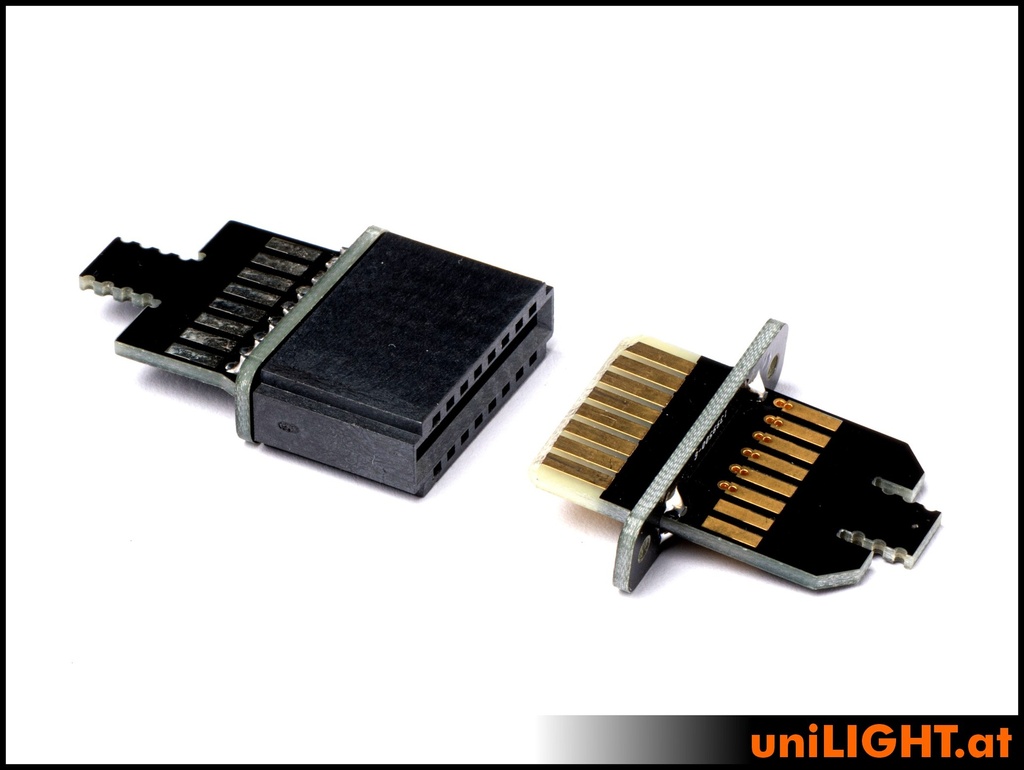

LITE-Steckverbindung, 6P4S Kontakte
LITE-6P4S
Das Stecksystem uniCONNECT arbeitet mit massiven Messer- und hoch belastbaren Sockelleisten. Durch die neue Bauform können nun endlich auch hohe Polzahlen in einem Stecker bei geringer Baugröße realisiert werden – bis zu 28 Pins. Dazu werden über 3000 Steckzyklen bei Belastungen bis 10A möglich. Optimal für den Einsatz mit Modellbau realisiert.
Die Messerleisten bieten dazu den Vorteil, dass alle Kabel zuverlässig und einfach verlötet werden können, ohne dass ein Kunststoffträger schmelzen kann. Dazu kommen Zugentlastung, Rastung, Griff und Knickschutz. Die Kontakte der Messerleisten sind immer sichtbar, womit Beschädigungen und Verschmutzung sofort zu erkennen sind.
Der größte Vorteil des Systems besteht aber darin, dass bereits im Stecker eine doppelte Redundanz für wichtige Steuerfunktionen vorgesehen ist. Aus diesem Grund werden bei dem System nicht nur herkömmliche Pinnzahlen angegeben, sondern zwischen primäre Pins (doppelt, für Hauptfunktionen) und sekundäre Pins (einfach, für Licht, Fahrwerk, Bremse,…) unterschieden.
LITE ist eine reduzierte Form der schon bekannten DIRECT Steckverbindungen. Ideal für Anwendungen mit geringem Platzbedarf bei Rudern oder dünnen Flügeln. Die Buchse ist mit erhöhter Kontaktkraft ausgestattet und wird satt mit einer dauerelastischen Masse (Silikon) verklebt um Bewegungen zuzulassen, die Messerleiste wird wie gewohnt verschraubt.
6 primäre Kontakte (redundant geführt; für Hauptfunktionen wie Servos)
4 sekundäre Kontakte für Sonderfunktionen.
3000 Steckzyklen, 10A für primäre Kontakte, 5A für sekundäre Kontakte
Zugentlastung, Griff und Knickschutz
Primäre Kontakte haben Redundanz bereits im Stecker
Gut zugängliche Kontakte und Lötstellen
Als Bausatz mit allen Teilen und Schrauben
Abmessung Blende 7x34mm
Abmessung Buchse 18x7x25mm
Steckergewicht 11g ohne Kabel
RTR als fertig montiert und verlötete Einheit mit 3m Kabel direkt 1 zu 1 verbunden. Dieser wird einseitig verbaut, die Länge zum Servo definiert und mit Crimp Kontakten konfektioniert. Das restliche Kabel wird auf der anderen Seite bis zum Empfänger verlegt und dort konfektioniert. Diese fertige Einheit wird immer zu einem Stück geliefert, also 1xM und 1xF durchgehend verlötet.
DIY als Bausatz für den Modellbauer mit allen Einzelteilen und Schrauben für den eigenen Aufbau. Dadurch preislich natürlich sehr attraktiv, geliefert werden immer zwei Paare, also 2xM und 2xF als Bausatz.
RTW als vorgebauter Stecker, an den nur noch die Kabel angelötet werden müssen - der Aufbau der Platten ist schon erledigt. Geliefert werden 2xM und 2xF
Ready-to-Run / RTR:
Steckverbindung mit 6 redundanten Kontakten für eine primäre Servo Verbindung (Hauptfunktionen wie Querruder, Landeklappen,...) und 4 sekundären Kontakten. 1 zu 1 verbunden, 1 Paar (m/f)
Ready-to-Wire / RTW:
Vorgebauter Stecker mit freien Lötstellen zur eigenen Realisierung einer Steckverbindung für eine primäre Servo Verbindung (Hauptfunktionen wie Querruder, Landeklappen,...). 2 Paare (2xM/2xF)
Als Bausatz / DIY:
Bausatz für Steckverbindung mit 6 redundanten Kontakten für eine primäre Servo Verbindung (Hauptfunktionen wie Querruder, Landeklappen,...) und 4 sekundären Kontakten für Sonderfunktionen. Für den erfahrenen Modellbauer, enthält alle Teile und Schrauben für den Zusammenbau, 2 Paare (2xM/2xF)
Dokumente
Buchsen müssen satt in z.B. Silikon verklebt werden um eine leichte Elastizität für den Betrieb zu ermöglichen.
Verwenden Sie für Hauptfunktionen immer nur primäre Kontakte!
